在一份数控机床的促销文章上，机床A的“定位精度”标为0.004mm，而在另一生产商的样本上，同类机床B的“定位精度”标为0.006mm。从这些数据，你会很自然地认为机床A比机床B的精度要高。然而，事实上很有可能机床B比机床A的精度要高，问题就在于机床A和B的精度分别是如何定义的。

所以，当我们谈到数控机床的“精度”时，务必要弄清标准、指标的定义及计算方法。

1 精度定义

一般说来，精度是指机床将刀尖点定位至程序目标点的能力。然而，测量这种定位能力的办法很多，更为重要的是，不同的国家有不同的规定。

日本机床生产商标定“精度”时，通常采用JISB6201或JISB6336或JISB6338标准。JISB6201一般用于通用机床和普通数控机床，JISB6336一般用于加工中心，JISB6338则一般用于立式加工中心。上述三种标准在定义位置精度时基本相同，文中仅以JIS B6336作为例子，因为一方面该标准较新，另一方面相对于其它两种标准来说，它要稍稍精确一些。

欧洲机床生产商，特别是德国厂家，一般采用VDI/DGQ3441标准。

美国机床生产商通常采用NMTBA(National Machine Tool Builder's Assn)标准(该标准源于美国机床制造协会的一项研究，颁布于1968年，后经修改)。

上面所提到的这些标准，都与ISO标准相关联。

当标定一台数控机床的精度时，非常有必要将其采用的标准一同标注出来。同样一台机床，因采用不同标准会显示出不同的数据(采用JIS标准，其数据比用美国的NMTBA标准或德国VDI标准明显偏小)。

2 同样的指标，不同的含义

经常容易混淆的是：同样的指标名在不同的精度标准中代表不同的意义，不同的指标名却具有相同的含义。上述4种标准，除JIS标准之外，皆是在机床数控轴上对多目标点进行多回合测量之后，通过数学统计计算出来的，其关键不同点在于:(1)目标点的数量;(2)测量回合数;(3)从单向还是双向接近目标点(此点尤为重要);(4)精度指标及其它指标的计算方法。

这是4种标准的关键区别点描述，正如人们所期待的，总有一天，所有机床生产商都统一遵循ISO标准。因此，这里选择ISO标准作为基准。附表中对4种标准进行了比较，本文仅涉及线性精度，因为旋转精度的计算原理与之基本一致。

3 ISO标准

在所有现行的精度测量过程中，沿轴向分布的各个目标点上都假设存在一条正态分布曲线(图1)。由于是多回合的测量过程，因此对应于每个目标点来说，都存在一个实际测定点系列分布，通过对这种分布的标准偏差计算(累积，多次S)，即可定义该正态曲线。

一个±3次标准偏差(记做±3s──亦即共6s)可以覆盖无限个实际点中约99.74%的位置分布情形。而这个发散度即称作重复精度，它是指某一指定目标点处的重复精度。

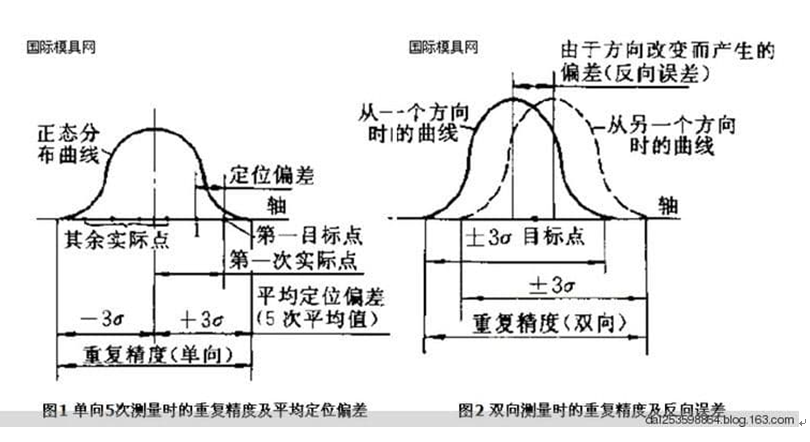

图1 单向5次测量时的重复精度及平均定位偏差 图2 双向测量时的重复精度及反向误差

图1中的正态曲线是指从单方向接近目标点的曲线(称为单向)，如果从反方向接近目标点(称为双向)，将会出现第二条正态分布曲线(图2)，两次不同方向时的结果偏差称反向误差。理论上它是由于系统的反向间隙所产生的。很明显，同一机床采用单向检测的数字结果要比双向检测时好看得多。
